電容（Capacitance）亦稱作“電容量”，是指在給定電位差下的電荷儲藏量，記為C，國際單位是法拉（F）。一般來說，電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存，儲存的電荷量則稱為電容。電容是指容納電場的能力。任何靜電場都是由許多個電容組成，有靜電場就有電容，電容是用靜電場描述的。一般認為：孤立導體與無窮遠處構成電容，導體接地等效于接到無窮遠處，并與大地連接成整體。

電容（或稱電容量）是表現電容器容納電荷本領的物理量。電容從物理學上講，它是一種靜態電荷存儲介質，可能電荷會永久存在，這是它的特征，它的用途較廣，它是電子、電力領域中不可缺少的電子元件。主要用于電源濾波、信號濾波、信號耦合、諧振、濾波、補償、充放電、儲能、隔直流等電中。

電容檢測維修

1.檢測電解電容

用指針萬用表測量電解電容的步驟如下：

（1）首先用電烙鐵將待測電解電容器從電路板上焊下，如圖1所示。

圖1 將待測電解電容從電路上焊下

（2）觀察待測電解電容器有無破裂、引腳折斷、焦黑、漏液等明顯問題。如果有說明該電容已發生故障。

（3）將待測電解電容的引腳擦拭干凈，并用鑷子對其進行放電，如圖2所示。

圖2 將待測電解電容的引腳擦拭干凈并進行放電

（4）選擇萬用表的萬用表的“R×10”擋，短接兩表筆進行調零校正如圖3所示。

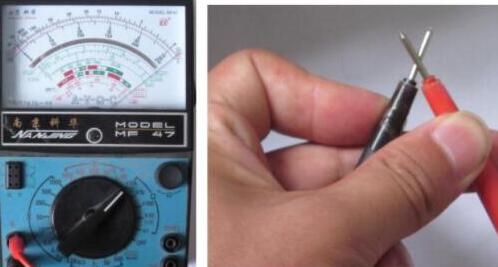

圖3 （a）短接兩表筆觀察讀數

（b）調解零旋鈕將短接讀數變為0

指針萬用表的檔位選擇及校正

（5）將萬用表的紅表筆接電容器的負極，黑表筆接電容器的正極，并觀察指針變化如圖4所示。

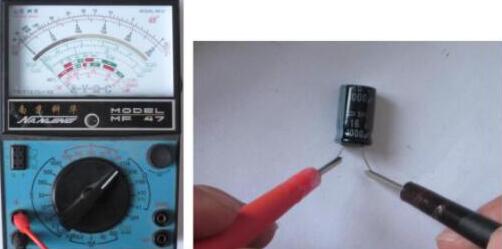

圖4 （a）接解的瞬間指針有一個較大偏轉

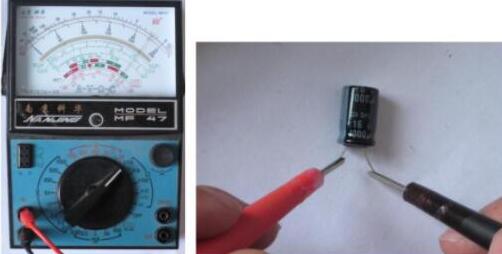

（b）靜止后指針停留在無窮大

用指針萬用表測電解電容

經檢測當表筆接觸電容的兩極后表針先向右迅速偏轉，然后再向左擺到底，說明電容器基本正常；如果表針回轉后所指示的阻值很小說明電容器已擊穿；如果表針無偏轉說明電容器已發生開路。

2.檢測貼片電容器

用數字萬用表檢測貼片電容器的方法如下：

數字萬用表一般都有專門用來測量電容的插孔，遺憾的是像貼片電容并沒有一對可以插進去的合適引腳。因此只能使用萬用表的歐姆擋對其進行粗略的測量。即便如此，測量的結果仍具有一定的說服力。

（1）首先觀察電容器有無明顯的物理損壞，如果有說明電容器已發生損壞，如果沒有還需要進一步進行測量。

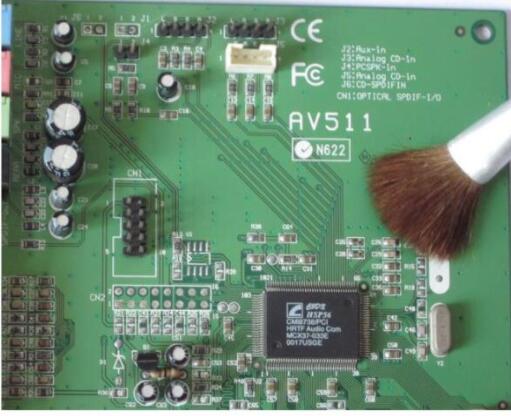

（2）用毛刷將待測貼片電容器的兩極擦拭干凈，如圖5所示，避免殘留在兩極的污垢影響測量結果。

圖5 用毛刷擦拭貼片電容器的兩極

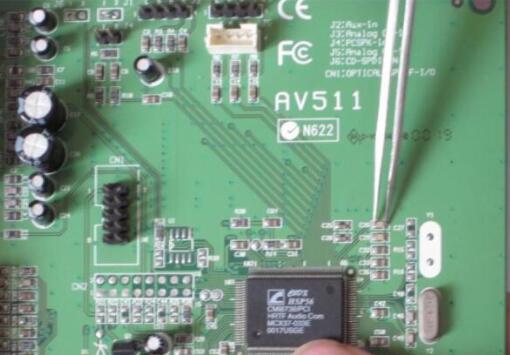

（3）為了測量的精確性用鑷子對其進行放電，如圖6所示。

圖6 用鑷子對貼片電容放電

（4）選擇數字萬用表的二級管擋，并將紅表筆插在萬用表的 VΩ孔，黑表筆插在萬用COM 孔，如圖7所示。(插圖）

圖7 萬用表的二級管

（5）將紅黑表筆分別接在貼片電容器的兩極并觀察表盤讀數變化如圖8所示。

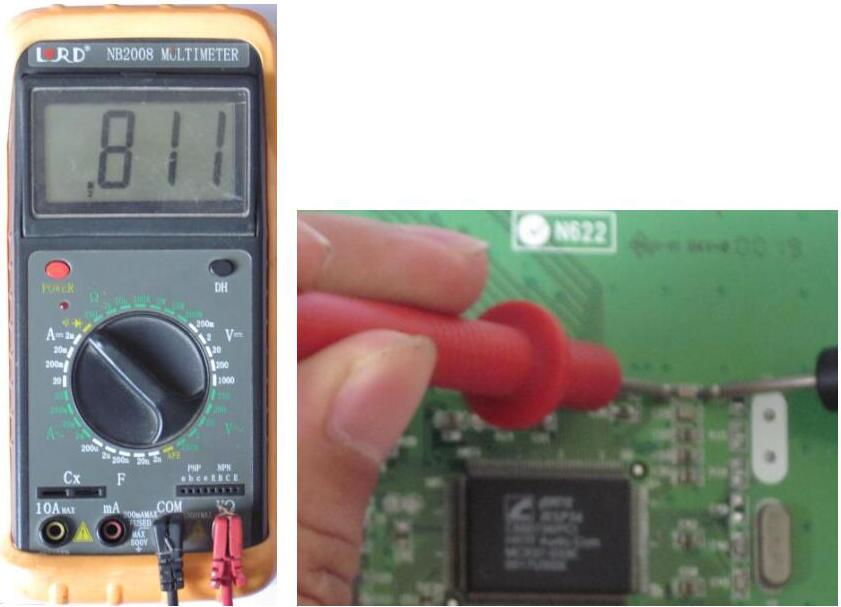

（a）表盤先有一個閃動的阻值

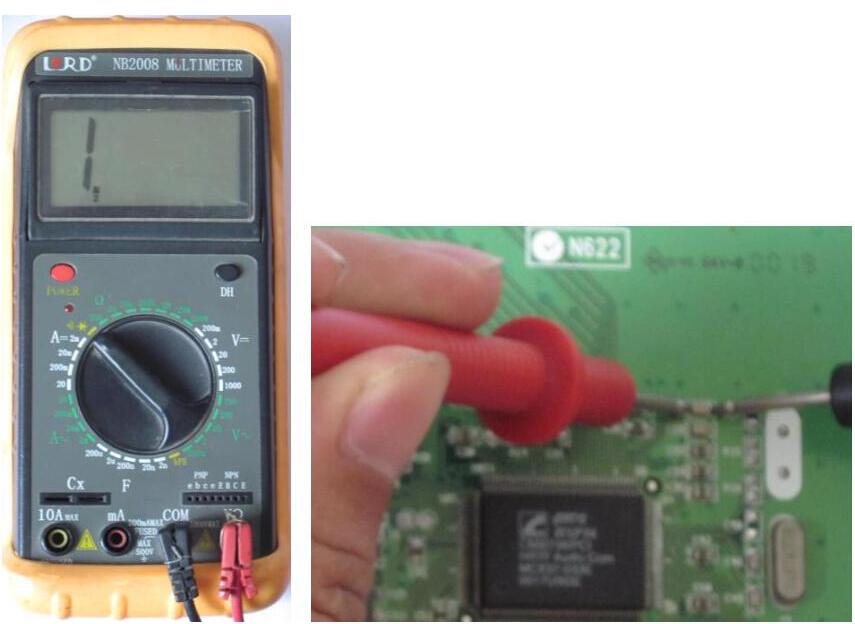

（b）靜止后讀數為1

貼片電容的檢測

（6）交換兩表筆再測一次，注意觀察表盤讀數變化，如圖9所示。

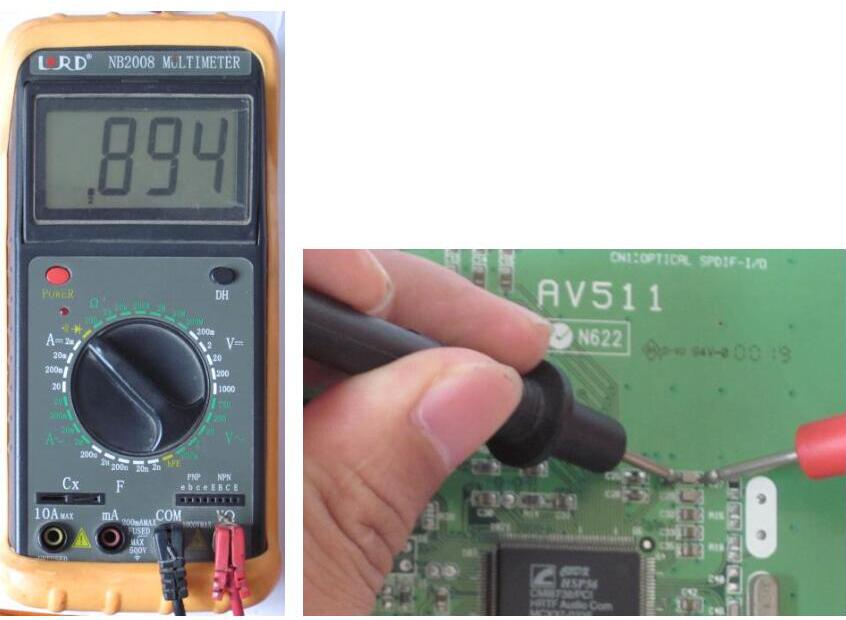

（a）表盤先有一個閃動的阻值

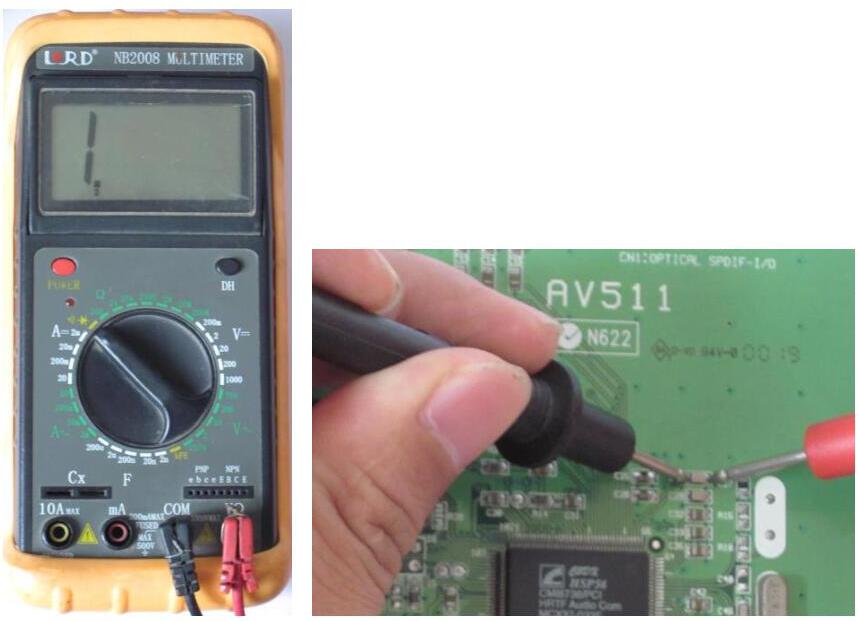

（b）靜止后讀數為1

貼片電容的檢測

兩次測量數字表均先有一個閃動的數值，而后變為 1.即阻值為無窮大，所以該電容器基本正常。如果用上述方法檢測，萬用表始終顯示一個固定的阻值，說明電容器存在漏電現象；如果萬用表始終顯示“000”，說明電容器內部發生短路；如果始終顯示“1.”（不存在閃動數值，直接為 1.），電容器內部極間已發生斷路。

萬用表檢測電容

用數字萬用表檢測電容器，可按以下方法進行。

一、用電容檔直接檢測

某些數字萬用表具有測量電容的功能，其量程分為2000p、20n、200n、2μ和20μ五檔。測量時可將已放電的電容兩引腳直接插入表板上的Cx插孔，選取適當的量程后就可讀取顯示數據。

2000p檔，宜于測量小于2000pF的電容；20n檔，宜于測量2000pF至20nF之間的電容；200n檔，宜于測量20nF至200nF之間的電容；2μ檔，宜于測量200nF至2μF之間的電容；20μ檔，宜于測量2μF至20μF之間的電容。

經驗證明，有些型號的數字萬用表（例如DT890B+）在測量50pF以下的小容量電容器時誤差較大，測量20pF以下電容幾乎沒有參考價值。此時可采用串聯法測量小值電容。方法是：先找一只220pF左右的電容，用數字萬用表測出其實際容量C1,然后把待測小電容與之并聯測出其總容量C2，則兩者之差（C1－C2）即是待測小電容的容量。用此法測量1～20pF的小容量電容很準確。

二、用電阻檔檢測

實踐證明，利用數字萬用表也可觀察電容器的充電過程，這實際上是以離散的數字量反映充電電壓的變化情況。設數字萬用表的測量速率為n次/秒，則在觀察電容器的充電過程中，每秒鐘即可看到n個彼此獨立且依次增大的讀數。根據數字萬用表的這一顯示特點，可以檢測電容器的好壞和估測電容量的大小。下面介紹的是使用數字萬用表電阻檔檢測電容器的方法，對于未設置電容檔的儀表很有實用價值。此方法適用于測量0.1μF～幾千微法的大容量電容器 。

三、用電壓檔檢測

用數字萬用表直流電壓檔檢測電容器，實際上是一種間接測量法，此法可測量220pF～1μF的小容量電容器，并且能精確測出電容器漏電流的大小。

電容的主要作用

1）旁路

旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地電位是地連接處在通過大電流毛刺時的電壓降。

2）去耦

去耦，又稱解耦。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感）會產生反彈，這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。

去耦電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾，在電路中進一步減小電源與參考地之間的高頻干擾阻抗。

將旁路電容和去耦電容結合起來將更容易理解。旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提供一條低阻抗泄放途徑。高頻旁路電容一般比較小，根據諧振頻率一般取0.1μF、0.01μF 等；而去耦合電容的容量一般較大，可能是10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。

3）濾波

從理論上（即假設電容為純電容）說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1μF 的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容濾低頻，小電容濾高頻。電容的作用就是通交流隔直流，通高頻阻低頻。電容越大高頻越容易通過。具體用在濾波中，大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

4）儲能

儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150 000μF之間的鋁電解電容器是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW 的電源，通常采用體積較大的罐形螺旋端子電容器。
