濾波電路四種基本類型,濾波器電路圖-KIA MOS管
信息來源：本站 日期：2025-12-23
濾波電路主要用于對信號進行頻率選擇，即允許特定頻率范圍內的信號通過，而阻止其他頻率的信號。

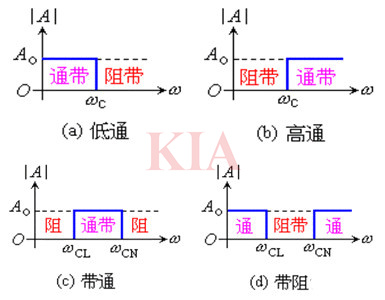

根據幅頻特性所表示的通過或阻止信號頻率范圍的不同，濾波器可分為低通濾波器（LPF）、高通濾波器（HPF）、帶通濾波器（BPF）、和帶阻濾波器（BEF）四種。
濾波器電路圖
低通濾波器（LPF）
低通濾波器是一種允許低頻信號通過而阻止高頻信號的電路。在頻率響應上，低通濾波器在低頻段具有平坦的幅度響應，而在高頻段則迅速衰減。這種濾波器通常用于去除信號中的高頻噪聲或提取低頻分量。
高通濾波器（HPF）
高通濾波器是一種允許高頻信號通過而阻止低頻信號的電路。與低通濾波器相反，高通濾波器在高頻段具有平坦的幅度響應，而在低頻段則迅速衰減。這種濾波器通常用于去除信號中的低頻噪聲或提取高頻分量。
帶通濾波器（BPF）
帶通濾波器是一種允許特定頻段內的信號通過而阻止其他頻段信號的電路。它結合了低通濾波器和高通濾波器的特性，在某一頻段內具有平坦的幅度響應，而在該頻段之外則迅速衰減。
帶阻濾波器（BSF）
帶阻濾波器是一種在特定頻段內阻止信號通過而允許其他頻段信號通過的電路。它通常用于消除或抑制特定頻率的干擾信號。

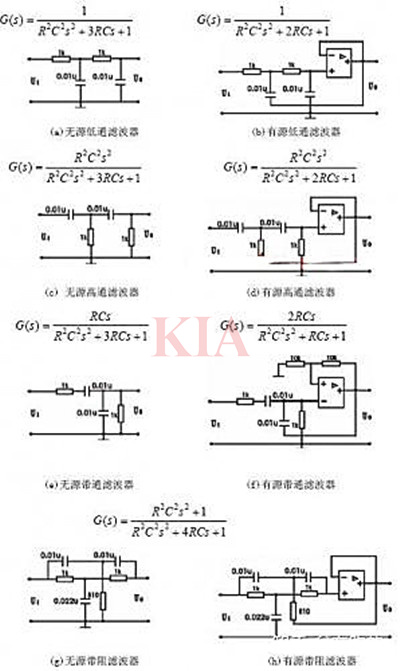

四種濾波器電路
濾波電路的種類有低通，高通，帶通，帶阻。
無源濾波電路的結構簡單，易于設計，但它的通帶放大倍數及其截止頻率都隨負載而變化，因而不適用于信號處理要求高的場合。
有源濾波電路的負載不影響濾波特性，因此常用于信號處理要求高的場合。有源濾波電路一般由RC網絡和集成運放組成，因而必須在合適的直流電源供電的情況下才能使用，同時還可以進行放大。但電路的組成和設計也較復雜。
