單相逆變器工作原理,逆變器電路圖-KIA MOS管
信息來源：本站 日期：2026-02-28
單相逆變器的基本電路有推挽式、半橋式和全橋式，3種電路結構不同，但工作原理類似。電路中都使用具有開關特性的半導體功率器件，由控制電路周期性地對功率器件發出開關脈沖控制信號，控制各個功率器件輪流導通和關斷，再經過變壓器藕合升壓或降壓后，整形濾波輸出符合要求的交流電。
推挽式逆變電路

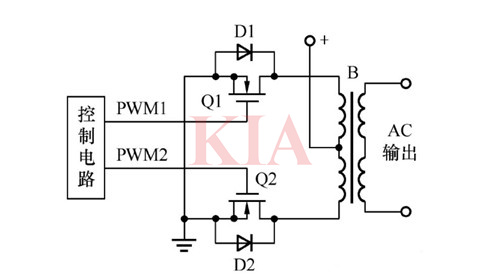

推挽式逆變電路原理如圖所示。該電路由兩只共負極連接的功率開關管和一個次側帶有中心抽頭的升壓變壓器組成。升壓變壓器的中心抽頭接直流電源正極，兩只功率開關管在控制電路的作用下交替工作，輸出方波或三角波的交流電。由于功率開關管的共負極連接，使得該電路的驅動和控制電路可以比較簡單，另外由于變壓器具有一定的漏感，可限制短路電流，因而提高了電路的可靠性。該電路的缺點是變壓器效率低,帶感性負載的能力較差，不適合直流電壓過高的場合。
半橋式逆變電路

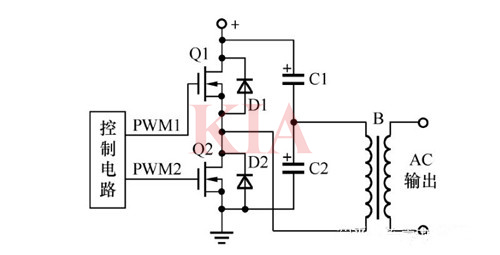

該電路由兩只功率開關管、兩只儲能電容器和藕合變壓器等組成。該電路將兩只串聯電容的中點作為參考點。當功率開關管VT1在控制電路的作用下導通時，電容C1上的能量通過變壓器一次側釋放，當功率開關管VT2號通時，電容C2上的能量通過變壓器一次側釋放，VT1和VT2輪流導通，在變壓器二次側獲得了交流電能。半橋式逆變電路結構簡單，由于兩只串聯電容的作用，不會產生磁偏或直流分量，非常適合后級帶動變壓器負載。當該電路工作在工頻(50Hz或者60Hz)時，需要較大的電容容量，使電路的成本上升，因此該電路更適合用于高頻逆變器電路中。
全橋式逆變電路

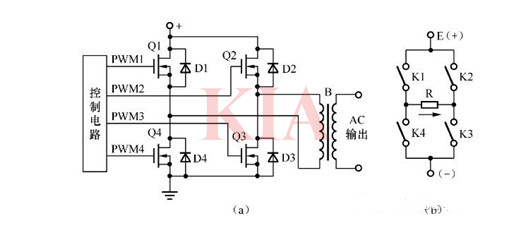

電路由4只功率開關管和變壓器等組成。該電路克服了推挽式逆變電路的缺點，功率開關管Q1、Q4和Q2、Q3反相，Q1、Q3和Q2Q4輪流導通，使負載兩端得到交流電能。為便于大家理解，用圖3-26(b)所示等效電路對全橋式逆變電路原理進行介紹。圖中E為輸入的直流電壓，R為逆變器的純電阻性負載，開關K1~K4等效于圖3-26(a)中的Q1~Q4。當開關K1、K3接通時，電流流過K1、R、K3，負載R上的電壓極性是左正右負;當開關K1、K3斷開，K2、K4接通時，電流流過K2、R和K4，負載R上的電壓極性相反。若兩組開關K1、K3和K2、K4以某一頻率交替切換工作時，負載R上便可得到這一頻率的交變電壓。
