放大器電路介紹

放大器電路，或稱放大電路，能增加信號的輸出功率。它透過電源取得能量來源，以控制輸出信號的波形與輸入信號一致，但具有較大的振幅。依此來講，放大器電路亦可視為可調節的輸出電源，用來獲得比輸入信號更強的輸出信號。放大器的四種基本類型是電壓放大器、電流放大器、互導放大器和互阻放大器。進一步的區別在于輸出是否是輸入的線性或非線性表示。放大器也可以通過在信號鏈中的物理位置來分類。

性能指標

放大器質量是通過以下一系列指標來衡量的：

1、增益，輸出與輸入信號的幅度之間的比率

2、帶寬，有用的頻率范圍的寬度

3、效率，輸出功率和總功率消耗之間的比率

4、線性，輸入和輸出之間比例性的程度

5、噪聲，混入到輸出的不想聽到的聲音

6、輸出動態范圍，最大與最小的有用輸出電平的比例

7、擺率，輸出的最大變化率

8、上升時間，建立時間，振鈴和過沖的階躍響應表征

9、穩定性，避免自振蕩的能力

放大器類型

放大器可以依據它們的輸入與輸出屬性區分規格。它們顯示增益的性質，即輸出信號和輸入信號幅度之間的比例系數。出依其增益的種類，可區分為電壓增益（voltage gain）、電流增益（current gain）、功率增益（power gain），或是其他的單位。例如，一個互導放大器（transconductance amplifier）的增益單位是電導（輸出電流除以輸入電壓）。在多數情況，輸入和輸出為相同的單位，增益無需標示出單位(除了在強調是電壓放大或電流放大的情形下)，實際上經常以db（decibels）標示。

四個基本類型的放大器，如下所示：

電壓放大器 - 這是放大器的最常見的類型。輸入電壓被放大到較大的輸出電壓。放大器的輸入阻抗高，輸出阻抗低。

電流放大器 - 該放大器能將輸入電流變為一個較大的輸出電流。放大器的輸入阻抗低，輸出阻抗高。

互導放大器 - 該放大器在變化的輸入電壓下的響應為提供一個相關的變化的輸出電流。

互阻放大器 - 該放大器在變化的輸入電流下的響應為提供一個相關的變化的輸出電壓。該設備的其他名稱是跨阻放大器和電流電壓轉換器。

在實踐中，一個放大器的功率增益將取決于所用的源阻抗和負載阻抗以及內在的電壓/電流增益; 而一個射頻（RF）放大器可以具有其最大功率傳輸的阻抗，音頻和儀表放大器通常優化輸入和輸出阻抗，以使用最小的負載并獲得最高的信號完整性。一個聲稱增益為20 dB的放大器可能具有10倍的電壓增益和遠超過20 dB（100功率比）的可用功率增益，但實際上可以提供一個低得多的功率增益，比如輸入是一個600 Ω的麥克風，輸出接在一個47 kΩ的功率放大器的輸入端上。

放大器電路中常見問題分析

與分立器件相比，現代集成運算放大器(op amp)和儀表放大器(in-amp)為設計工程師帶來了許多好處。雖然提供了許多巧妙、有用并且吸引人的電路。往往都是這樣，由于倉促地組裝電路而會忽視了一些非常基本的問題，從而導致電路不能實現預期功能 - 或者可能根本不工作。本文將討論一些最常見的應用問題，并給出實用的解決方案。

AC耦合時缺少DC偏置電流回路

最常遇到的一個應用問題是在交流(AC)耦合運算放大器或儀表放大器電路中沒有提供偏置電流的直流(DC)回路。在圖1中，一只電容器與運算放大器的同相輸入端串聯以實現AC耦合，這是一種隔離輸入電壓(VIN)的DC分量的簡單方法。這在高增益應用中尤其有用，在那些應用中哪怕運算放大器輸入端很小的直流電壓都會限制動態范圍，甚至導致輸出飽和。然而，在高阻抗輸入端加電容耦合，而不為同相輸入端的電流提供DC通路，會出現問題。

放大器電路,放大器

圖1.錯誤的運算放大器AC耦合輸入

實際上，輸入偏置電流會流入耦合的電容器，并為它充電，直到超過放大器輸入電路的共模電壓的額定值或使輸出達到極限。根據輸入偏置電流的極性，電容器會充電到電源的正電壓或負電壓。放大器的閉環DC增益放大偏置電壓。

這個過程可能會需要很長時間。例如，一只場效應管(FET)輸入放大器，當1 pA的偏置電流與一個0.1μF電容器耦合時，其充電速率I/C為10–12/10–7=10 μV/s，或每分鐘600μV。如果增益為100，那么輸出漂移為每分鐘0.06 V。因此，一般實驗室測試(使用AC耦合示波器)無法檢測到這個問題，而電路在數小時之后才會出現問題。顯然，完全避免這個問題非常重要。

放大器電路,放大器

圖2.正確的雙電源供電運算放大器AC耦合輸入方法

圖2示出了對這常見問題的一種簡單的解決方案。這里，在運算放大器輸入端和地之間接一只電阻器，為輸入偏置電流提供一個對地回路。為了使輸入偏置電流造成的失調電壓最小，當使用雙極性運算放大器時，應該使其兩個輸入端的偏置電流相等，所以通常應將R1的電阻值設置成等于R2和R3的并聯阻值。

然而，應該注意的是，該電阻器R1總會在電路中引入一些噪聲，因此要在電路輸入阻抗、輸入耦合電容器的尺寸和電阻器引起的Johnson噪聲之間進行折衷。典型的電阻器阻值一般在100,000Ω ~1 MΩ之間。

類似的問題也會出現在儀表放大器電路中。圖3示出了使用兩只電容器進行AC耦合的儀表放大器電路，沒有提供輸入偏置電流的返回路徑。這個問題在使用雙電源(圖3a)和單電源(圖3b)供電的儀表放大器電路中很常見。

放大器電路,放大器

圖3.不工作的AC耦合儀表放大器實例

這類問題也會出現在變壓器耦合放大器電路中，如圖4所示，如果變壓器次級電路中沒有提供DC對地回路，該問題就會出現。

放大器電路,放大器

圖4.不工作的變壓器耦合儀表放大器電路

圖5和圖6示出了這些電路的簡單解決方案。這里，在每一個輸入端和地之間都接一個高阻值的電阻器(RA，BR)。這是一種適合雙電源儀表放大器電路的簡單而實用的解決方案

放大器電路,放大器

圖5.每個輸入端與地之間都接一個高阻值的電阻器以提供必需的偏置電流回路。

a.雙電源. b.單電源.

這兩只電阻器為輸入偏置電流提供了一個放電回路。在圖5所示的雙電源例子中，兩個輸入端的參考端都接地。在圖5b所示的單電源例子中，兩個輸入端的參考端或者接地(VCM接地)或者接一個偏置電壓，通常為最大輸入電壓的一半。

同樣的原則也可以應用到變壓器耦合輸入電路(見圖6)，除非變壓器的次級有中間抽頭，它可以接地或接VCM。

在該電路中，由于兩只輸入電阻器之間的失配和(或)兩端輸入偏置電流的失配會產生一個小的失調電壓誤差。為了使失調誤差最小，在儀表放大器的兩個輸入端之間可以再接一只電阻器(即橋接在兩只電阻器之間)，其阻值大約為前兩只電阻器的1/10(但與差分源阻抗相比仍然很大)。

放大器電路,放大器

圖6.正確的儀表放大器變壓器輸入耦合方法

為儀表放大器、運算放大器和ADC提供參考電壓

圖7示出一個儀表放大器驅動一個單端輸入的模數轉換器(ADC)的單電源電路。該放大器的參考電壓提供一個對應零差分輸入時的偏置電壓，而ADC的參考電壓則提供比例因子。在儀表放大器的輸出端和ADC的輸入端之間通常接一個簡單的RC低通抗混疊濾波器以減少帶外噪聲。設計工程師通常總想采用簡單的方法，例如電阻分壓器，為儀表放大器和ADC提供參考電壓。因此在使用某些儀表放大器時，會產生誤差。

放大器電路,放大器

圖7.儀表放大器驅動ADC的典型單電源電路

正確地提供儀表放大器的參考電壓

一般假設儀表放大器的參考輸入端為高阻抗，因為它是一個輸入端。所以使設計工程師一般總想在儀表放大器的參考端引腳接入一個高阻抗源，例如一只電阻分壓器。這在某些類型儀表放大器的使用中會產生嚴重誤差(見圖8)。

放大器電路,放大器

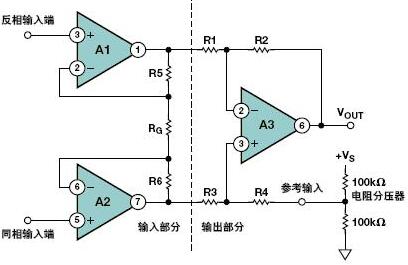

圖8.錯誤地使用一個簡單的電阻分壓器直接驅動3運放儀表放大器的參考電壓引腳

例如，流行的儀表放大器設計配置使用上圖所示的三運放結構。其信號總增益為

放大器電路,放大器

參考電壓輸入端的增益為1(如果從低阻抗電壓源輸入)。但是，在上圖所示的電路中，儀表放大器的參考輸入端引腳直接與一個簡單的分壓器相連。這會改變減法器電路的對稱性和分壓器的分壓比。這還會降低儀表放大器的共模抑制比及其增益精度。然而，如果接入R4,那么該電阻的等效電阻會變小，減小的電阻值等于從分壓器的兩個并聯支路看過去的阻值(50 kΩ)，該電路表現為一個大小為電源電壓一半的低阻抗電壓源被加在原值R4上，減法器電路的精度保持不變。

如果儀表放大器采用封閉的單封裝形式(一個IC)，則不能使用這種方法。此外，還要考慮分壓電阻器的溫度系數應該與R4和減法器中的電阻器保持一致。最終，參考電壓將不可調。另一方面，如果嘗試減小分壓電阻器的阻值使增加的電阻大小可忽略，這樣會增大電源電流的消耗和電路的功耗。在任何情況下，這種笨拙的方法都不是好的設計方案。

圖9示出了一個更好的解決方案，在分壓器和儀表放大器參考電壓輸入端之間加一個低功耗運算放大器緩沖器。這會消除阻抗匹配和溫度系數匹配的問題，而且很容易對參考電壓進行調節。

放大器電路,放大器

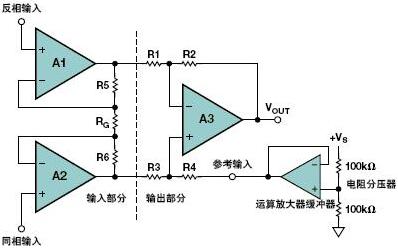

圖9.利用低輸出阻抗運算放大器驅動儀表放大器的參考電壓輸入端

當從電源電壓利用分壓器為放大器提供參考電壓時應保證PSR性能

一個經常忽視的問題是電源電壓VS的任何噪聲、瞬變或漂移都會通過參考輸入按照分壓比經過衰減后直接加在輸出端。實際的解決方案包括旁路濾波以及甚至使用精密參考電壓IC產生的參考電壓，例如ADR121，代替VS分壓。

當設計帶有儀表放大器和運算放大器的電路時，這方面的考慮很重要。電源電壓抑制技術用來隔離放大器免受其電源電壓中的交流聲、噪聲和任何瞬態電壓變化的影響。這是非常重要的，因為許多實際電路都包含、連接著或存在于只能提供非理想的電源電壓的環境之中。另外電力線中的交流信號會反饋到電路中被放大，而且在適當的條件下會引起寄生振蕩。

現代的運算放大器和儀表放大器都提供頻率相當低的電源電壓抑制(PSR)能力作為其設計的一部分。這在大多數工程師看來是理所當然的。許多現代的運算放大器和儀表放大器的PSR指標在80～100dB以上，可以將電源電壓的變化影響衰減到1/10,000~1/100,000。甚至最適度的40 dB PSR的放大器隔離對電源也可以起到1/100的抑制作用。不過，總是需要高頻旁路電容(正如圖1~7所示)并且經常起到重要作用。

此外，當設計工程師采用簡單的電源電壓電阻分壓器并且用一只運算放大器緩沖器為儀表放大器提供參考電壓時，電源電壓中的任何變化都會通過該電路不經衰減直接進入儀表放大器的輸出級。因此，除非提供低通濾波器，否則IC通常優良的PSR性能會丟失。

在圖10中，在分壓器的輸出端增加一個大電容器以濾除電源電壓的變化并且保證PSR性能。濾波器的-3 dB極點由電阻器R1/R2并聯和電容器C1決定。-3 dB極點應當設置在最低有用頻率的1/10處。

放大器電路,放大器

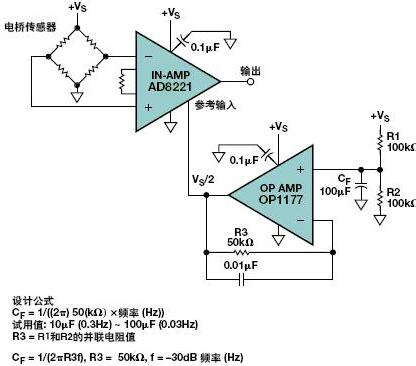

圖10.保證PSR性能的參考端退耦電路

上面示出的CF試用值能夠提供大約0.03 Hz的–3 dB極點頻率。接在R3兩端的小電容器(0.01 μF)可使電阻器噪聲最小。

幾倍(這里T=R3Cf= 5 s)，或10~15s。

圖11中的電路做了進一步改進。這里，運算放大器緩沖器起到一個有源濾波器的作用，它允許使用電容值小很多的電容器對同樣大的電源退耦。此外，有源濾波器可以用來提高Q值從而加快導通時間。

放大器電路,放大器

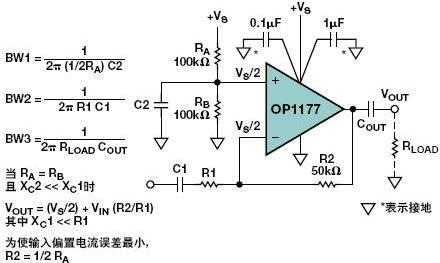

圖11.將運算放大器緩沖器接成有源濾波器驅動儀表放大器的參考輸入引腳

測試結果：利用上圖所示的元件值，施加12 V電源電壓，對儀表放大器的6 V參考電壓提供濾波。將儀表放大器的增益設置為1，采用頻率變化的1 VP-P正弦信號調制12 V電源。在這樣的條件下，隨著頻率的減小，一直減到大約8 Hz時，我們在示波器上看不到AC信號。當對儀表放大器施加低幅度輸入信號時，該電路的測試電源電壓范圍是4 V到25 V以上。電路的導通時間大約為2 s。
