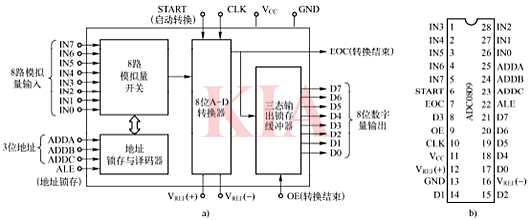

ADC0809是一種8位的逐次逼近式A-D轉換器，引腳和功能結構如圖所示。
其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。
ADC0809的功能結構
ADC0809內部由8路模擬量開關、8位A-D轉換器和三態輸出鎖存緩沖器組成，可以將由IN7~IN0輸入的8路(通道)模擬量轉成數字量并由D7~D0引腳輸出。

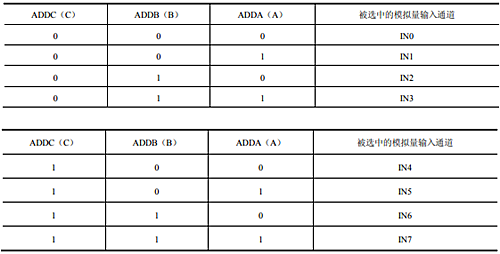

因為8路模擬量輸入共用一個8位A-D轉換器和一組數字量輸出引腳，所以必須利用8路模擬量開關進行模擬量通道選擇，以實現多通道的分時轉換。被選中的模擬輸入通道由3位地址信號ADDA、ADDB和ADDC的值確定，具體對應關系見表1。
ADC0809的引腳
ADC0809的28根引腳根據功能可以分為模擬量輸入引腳、數字量輸出引腳、電源引腳和A-D轉換相關引腳。
(1)模擬量輸入引腳
8路模擬量信號輸入引腳IN7~IN0，輸入0~+5V的電壓信號。
(2)數字量輸出引腳
8位數字量輸出引腳D7~D0，擴展時與單片機的數據線相連，其中D7是最高位(MSB)，D0是最低位(LSB)。
(3)電源引腳
VCC是電源引腳，單電源供電，電壓為+5V。GND為接地引腳。
(4)A-D轉換相關引腳
1)地址引腳ADDC、ADDB和ADDA，用于模擬輸入通道的選擇，見表1。
2)ALE引腳，地址鎖存允許信號，高電平有效。該引腳出現上升沿時，引腳ADDC、ADDB和ADDA上的地址信號被鎖存和譯碼，以確定被轉換的輸入通道。
3)START引腳，啟動轉換脈沖。該引腳出現上升沿時，ADC0809內部的寄存器復位(清0);該引腳出現下降沿時，開始進行A-D轉換。另外，如果轉換過程中START引腳出現了新的啟動脈沖，則當前的轉換過程結束，并開始新的轉換。
4)EOC引腳，轉換結束信號。轉換過程中，該引腳為低電平，轉換結束后該引腳輸出高電平。可以通過該引腳的狀態，判斷轉換是否結束;還可以利用轉換結束時該引腳出現的上升沿作中斷請求信號，通過中斷方式實現連續轉換。
5)CLK引腳，時鐘脈沖輸入。CLK引腳輸入時鐘脈沖的典型頻率為640kHz，其允許頻率范圍為10~1280kHz。
6)VREF(+)和VREF(?)引腳，為參考電壓輸入引腳，VREF(+)接+5V，VREF(?)接地。
ADC0809的8位模數A/D轉換器芯片原理圖。
在單片機中，ADC模數轉換器和DAC數模轉換器是兩個重要的外設模塊，分別用于將模擬信號轉換為數字信號和將數字信號轉換為模擬信號。這兩個模塊廣泛應用于信號采集和處理，如傳感器數據的讀取、音頻信號處理等。
adc0808采用逐次逼近原理進行轉換，是一種通過逐步逼近來確定輸入模擬信號對應數字值的轉換方法。
工作過程：
1.初始化與啟動：外部控制器通過地址線（ADDA、ADDB、ADDC）選擇8個模擬輸入通道（INO~IN7）中的一個，并通過拉高ALE（地址鎖存允許）信號鎖存該地址。隨后，向START引腳輸入一個正脈沖（寬度至少100ns），啟動A/D轉換過程。
2.逐位逼近：轉換開始后，ADC0808內部的逐次逼近寄存器（SAR）會從最高位（MSB）開始，依次對每一位進行試探。它會生成一個與當前試探值對應的電壓，與輸入的模擬電壓進行比較。
3.比較與調整：內部的高阻抗斬波穩定比較器會判斷輸入電壓是高于還是低于SAR生成的試探電壓。根據比較結果，SAR會調整下一位的值（置1或置O）。
4.完成轉換：經過8次迭代（對應8位分辨率），SAR寄存器中的值即為與輸入模擬電壓最接近的8位數字量。此時，EOC（轉換結束）引腳會由低電平變為高電平，向外部控制器發出轉換完成的信號。
5.讀取結果：控制器檢測到EOC為高電平后，拉高OE（輸出允許）信號，打開輸出三態門，即可從8位數據輸出端（OUT1~OUT8）讀取轉換結果。整個轉換過程通常在100微秒左右完成，轉換速度受時鐘頻率（CLK，最高640kHz）影響。
